Avec le logiciel Zirkohn Zahn disponible gratuitement sur le site du fabricant, il est désormais très facile de concevoir un porte empreinte individuel (PEI) pour l’impression 3D.
Voici toutes les étapes de conception du PEI.
Une empreinte de l’arcade maxillaire est effectuée directement en bouche à l’aide du scanner intra oral Medit i500.

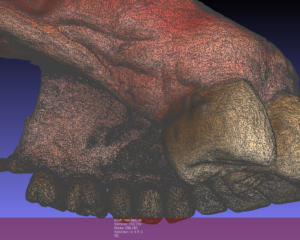

la visualisation du maillage montre une grande densité y compris au niveau des tissus mous, des crêtes et du palais…
Le fichier est envoyé en PLY (couleur) par Wetransfer au laboratoire qui le converti en STL (monochrome)
Ouverture du logiciel ZirkohnZahn modifier pour la conception de PEI à imprimer en 3D.
Création du projet
Sélection d’une construction “tray” (porte empeinte individuel)
Importation du fichier numérique STL issu de l’empreinte optique
Choix d’une direction d’insertion du porte empreinte
Tracé des limites du PEI définissant ses bords externes
La gestion des contre-dépouilles est possible lorsqu’on passe du modèle jaune au rose mais le fabricant Zirkohn Zahn conseille de clicker sur “dont block out”
Tracé de la limite périphérique latérale et rotation du modèle puis…
Tracé de la limite périphérique postérieure

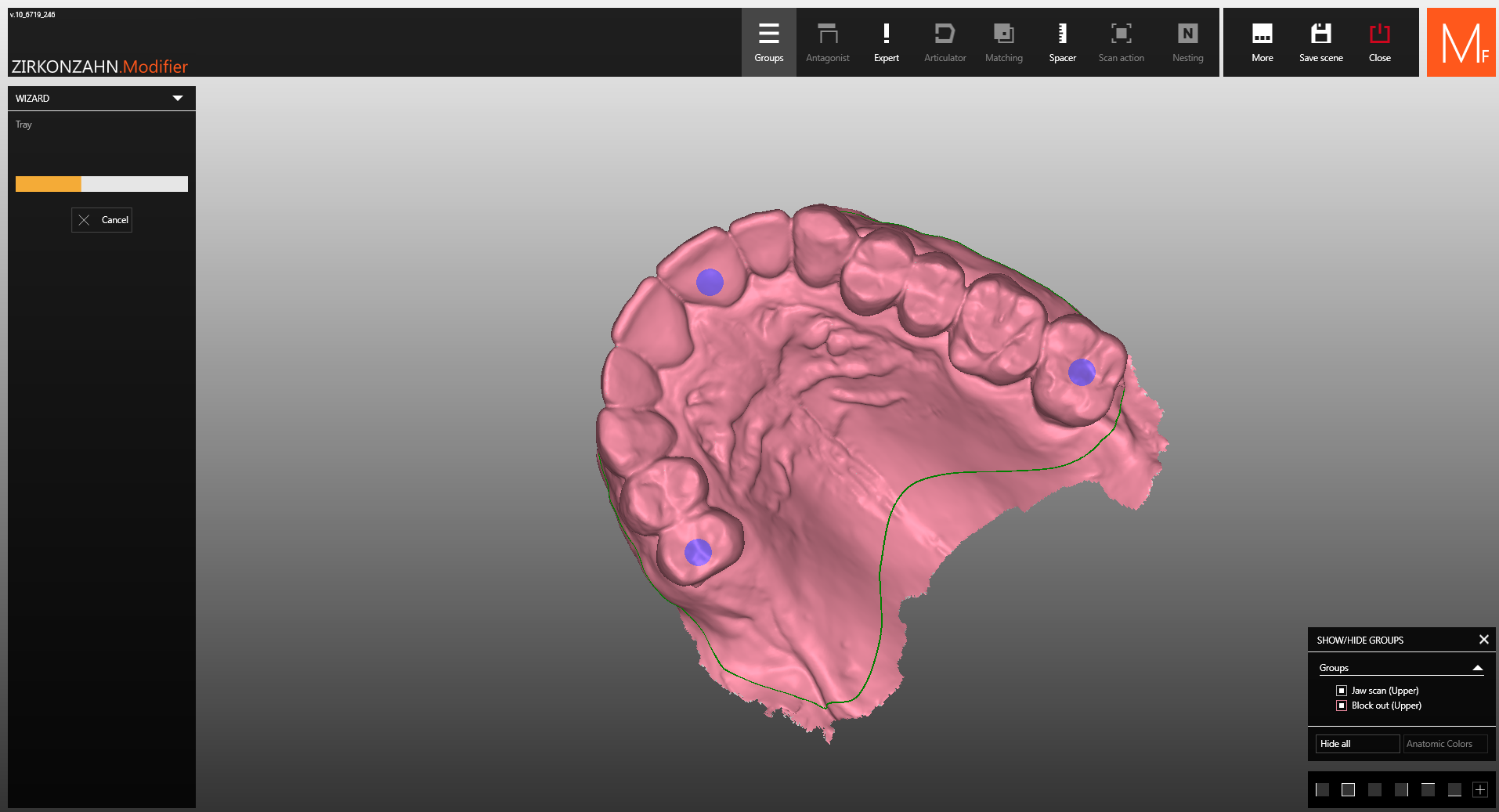

Positionnement des “stoppers” (taquets anti enfoncement)
Validation des taquets
correction des bords par add remove et lissage
Adjonction d’une poignée (possibilité de faire varier sa taille et sa position)
Validation de la poignée
Création des orifices pour PEI perforé (prise d’empreinte à l’alginate)
Signature du PEI
Validation finale
Visualisation sans le modèle : extrados
Visualisation de l’extrados
Visualisation de l’intrados
Empreinte optique avec la MEDIT i500 par Dr Olivier Landwerlin – Chirurgien dentiste à Cannes (06)
Conception du PEI : Laboratoire Dentaire Charneau, Prothésiste Dentaire, Baie Mahault Guadeloupe
